前言：

pe文件指在windows平台上的可执行文件(.exe，.dll，.com)了解他们的结构虽然对做题没什么用，但如果想开发新型外挂，防御新型外挂都是基于底层原理创新的

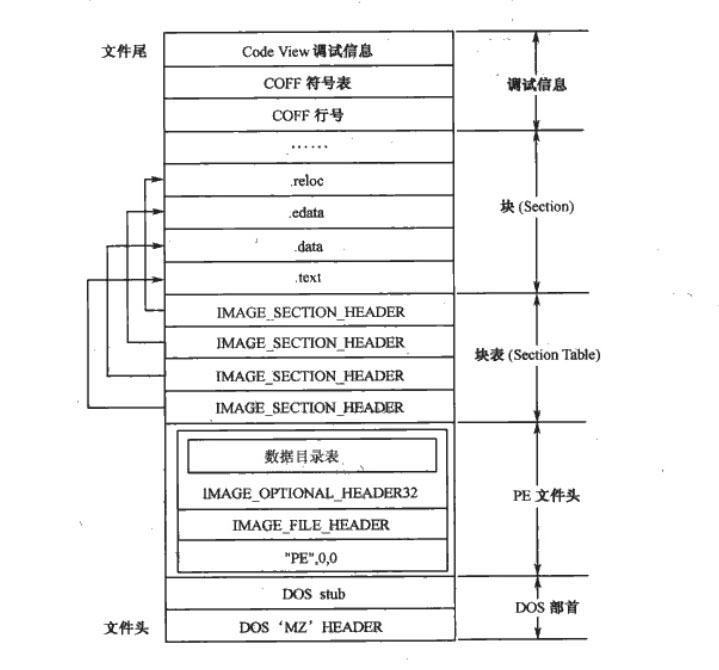

pe文件结构总览：

pe文件结构

地址的基本概念

  • VA（Virtual Address）：虚拟地址
    PE 文件映射到内存空间时，数据在内存空间中对应的地址。

  • ImageBase：映射基址
    PE 文件在内存空间中的映射起始位置，是个 VA 地址。

  • RVA（Relative Virtual Address）：相对虚拟地址
    PE 文件在内存中的 VA 相对于 ImageBase 的偏移量。

  • FOA（File Offset Address，FOA）：文件偏移地址
    PE 文件在磁盘上存放时，数据相对于文件开头位置的偏移量，文件偏移地址等于文件地址。

转换关系：

  • VA = ImageBase + RVA

  • RVA-节区段首地址的RVA=FOA-节区段首地址的FOA

pe文件格式

DOS_HEADER

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
typedef struct _IMAGE_DOS_HEADER {      // DOS .EXE header
    WORD   e_magic;                     // Magic number
    WORD   e_cblp;                      // Bytes on last page of file
    WORD   e_cp;                        // Pages in file
    WORD   e_crlc;                      // Relocations
    WORD   e_cparhdr;                   // Size of header in paragraphs
    WORD   e_minalloc;                  // Minimum extra paragraphs needed
    WORD   e_maxalloc;                  // Maximum extra paragraphs needed
    WORD   e_ss;                        // Initial (relative) SS value
    WORD   e_sp;                        // Initial SP value
    WORD   e_csum;                      // Checksum
    WORD   e_ip;                        // Initial IP value
    WORD   e_cs;                        // Initial (relative) CS value
    WORD   e_lfarlc;                    // File address of relocation table
    WORD   e_ovno;                      // Overlay number
    WORD   e_res[4];                    // Reserved words
    WORD   e_oemid;                     // OEM identifier (for e_oeminfo)
    WORD   e_oeminfo;                   // OEM information; e_oemid specific
    WORD   e_res2[10];                  // Reserved words
    LONG   e_lfanew;                    // File address of new exe header
} IMAGE_DOS_HEADER, *PIMAGE_DOS_HEADER;

这是dos头在微软的定义，我们只需要了解

（1）e_magic： DOS 映像文件格式标记，与 MS-DOS 兼容的 PE 文件都将该值设为 0x4D5A，对应的 ASCII 字符为：MZ。
（2）e_ip： DOS 代码的初始化指令入口。
（3）e_cs： DOS 代码的初始化代码段入口。
（4）e_lfanew：PE 文件头 _IMAGE_NT_HEADERS 结构的 FA 偏移地址，即指向 _IMAGE_NT_HEADERS 结构。

DOS_STUB

该结构未在 winnt.h 中定义，其内容随着链接时使用的链接器不同而不同，通常用于保存在 DOS 环境中的可执行代码。
例如：该结构中的代码用于显示字符串：“This program cannot run in DOS mode”。

NT_HEADER

位于 e_lfanew 处，结构

1
2
3
4
5
typedef struct _IMAGE_NT_HEADERS {
    DWORD Signature; // "PE\0\0"
    IMAGE_FILE_HEADER FileHeader;
    IMAGE_OPTIONAL_HEADER OptionalHeader;
} IMAGE_NT_HEADERS;

  • Signature 必须是 PE\0\0（0x00004550）。

  • FileHeader 是 pe文件头，OptionalHeader（尽管名字叫 optional）几乎对可执行文件必需，包含入口点、ImageBase、节对齐等。

FILE_HEADER

1
2
3
4
5
6
7
8
9
10
typedef struct _IMAGE_FILE_HEADER {
    WORD    Machine;
    WORD    NumberOfSections;
    DWORD   TimeDateStamp;
    DWORD   PointerToSymbolTable;
    DWORD   NumberOfSymbols;
    WORD    SizeOfOptionalHeader;
    WORD    Characteristics;
} IMAGE_FILE_HEADER, *PIMAGE_FILE_HEADER;

要掌握的只有：

（1）Machine：平台类型，映像文件只能在指定的平台或模拟指定平台的系统上运行。在 winnt.h 中定义的 Machine 如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
#define IMAGE_FILE_MACHINE_UNKNOWN           0
#define IMAGE_FILE_MACHINE_TARGET_HOST       0x0001  // Useful for indicating we want to interact with the host and not a WoW guest.
#define IMAGE_FILE_MACHINE_I386              0x014c  // Intel 386.
#define IMAGE_FILE_MACHINE_R3000             0x0162  // MIPS little-endian, 0x160 big-endian
#define IMAGE_FILE_MACHINE_R4000             0x0166  // MIPS little-endian
#define IMAGE_FILE_MACHINE_R10000            0x0168  // MIPS little-endian
#define IMAGE_FILE_MACHINE_WCEMIPSV2         0x0169  // MIPS little-endian WCE v2
#define IMAGE_FILE_MACHINE_ALPHA             0x0184  // Alpha_AXP
#define IMAGE_FILE_MACHINE_SH3               0x01a2  // SH3 little-endian
#define IMAGE_FILE_MACHINE_SH3DSP            0x01a3
#define IMAGE_FILE_MACHINE_SH3E              0x01a4  // SH3E little-endian
#define IMAGE_FILE_MACHINE_SH4               0x01a6  // SH4 little-endian
#define IMAGE_FILE_MACHINE_SH5               0x01a8  // SH5
#define IMAGE_FILE_MACHINE_ARM               0x01c0  // ARM Little-Endian
#define IMAGE_FILE_MACHINE_THUMB             0x01c2  // ARM Thumb/Thumb-2 Little-Endian
#define IMAGE_FILE_MACHINE_ARMNT             0x01c4  // ARM Thumb-2 Little-Endian
#define IMAGE_FILE_MACHINE_AM33              0x01d3
#define IMAGE_FILE_MACHINE_POWERPC           0x01F0  // IBM PowerPC Little-Endian
#define IMAGE_FILE_MACHINE_POWERPCFP         0x01f1
#define IMAGE_FILE_MACHINE_IA64              0x0200  // Intel 64
#define IMAGE_FILE_MACHINE_MIPS16            0x0266  // MIPS
#define IMAGE_FILE_MACHINE_ALPHA64           0x0284  // ALPHA64
#define IMAGE_FILE_MACHINE_MIPSFPU           0x0366  // MIPS
#define IMAGE_FILE_MACHINE_MIPSFPU16         0x0466  // MIPS
#define IMAGE_FILE_MACHINE_AXP64             IMAGE_FILE_MACHINE_ALPHA64
#define IMAGE_FILE_MACHINE_TRICORE           0x0520  // Infineon
#define IMAGE_FILE_MACHINE_CEF               0x0CEF
#define IMAGE_FILE_MACHINE_EBC               0x0EBC  // EFI Byte Code
#define IMAGE_FILE_MACHINE_AMD64             0x8664  // AMD64 (K8)
#define IMAGE_FILE_MACHINE_M32R              0x9041  // M32R little-endian
#define IMAGE_FILE_MACHINE_ARM64             0xAA64  // ARM64 Little-Endian
#define IMAGE_FILE_MACHINE_CEE               0xC0EE

（2）NumberOfSections：Section 的数目，即 Section Table 数组的元素个数。Windows Loader 限制 Section 的数目为 96 。
（3）TimeDateStamp：文件创建的日期和时间。
（4）PointerToSymbolTable：PE符号表的 RVA 偏移量，如果 PE符号表不存在，则该值为 0 。
（5）NumberOfSymbols：PE符号表中的符号个数。
（6）SizeOfOptionalHeader：_IMAGE_OPTIONAL_HEADER 结构的大小，对于 obj 文件，该值为 0 。
（7）Characteristics：PE 文件的属性。在 winnt.h 中定义的 Characteristics 如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
#define IMAGE_FILE_RELOCS_STRIPPED           0x0001  // Relocation info stripped from file.
#define IMAGE_FILE_EXECUTABLE_IMAGE          0x0002  // File is executable  (i.e. no unresolved external references).
#define IMAGE_FILE_LINE_NUMS_STRIPPED        0x0004  // Line nunbers stripped from file.
#define IMAGE_FILE_LOCAL_SYMS_STRIPPED       0x0008  // Local symbols stripped from file.
#define IMAGE_FILE_AGGRESIVE_WS_TRIM         0x0010  // Aggressively trim working set
#define IMAGE_FILE_LARGE_ADDRESS_AWARE       0x0020  // App can handle >2gb addresses
#define IMAGE_FILE_BYTES_REVERSED_LO         0x0080  // Bytes of machine word are reversed.
#define IMAGE_FILE_32BIT_MACHINE             0x0100  // 32 bit word machine.
#define IMAGE_FILE_DEBUG_STRIPPED            0x0200  // Debugging info stripped from file in .DBG file
#define IMAGE_FILE_REMOVABLE_RUN_FROM_SWAP   0x0400  // If Image is on removable media, copy and run from the swap file.
#define IMAGE_FILE_NET_RUN_FROM_SWAP         0x0800  // If Image is on Net, copy and run from the swap file.
#define IMAGE_FILE_SYSTEM                    0x1000  // System File.
#define IMAGE_FILE_DLL                       0x2000  // File is a DLL.
#define IMAGE_FILE_UP_SYSTEM_ONLY            0x4000  // File should only be run on a UP machine
#define IMAGE_FILE_BYTES_REVERSED_HI         0x8000  // Bytes of machine word are reversed.

OPTIONAL_HEADER

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
typedef struct _IMAGE_OPTIONAL_HEADER {
    //
    // Standard fields.
    //

    WORD    Magic;
    BYTE    MajorLinkerVersion;
    BYTE    MinorLinkerVersion;
    DWORD   SizeOfCode;
    DWORD   SizeOfInitializedData;
    DWORD   SizeOfUninitializedData;
    DWORD   AddressOfEntryPoint;
    DWORD   BaseOfCode;
    DWORD   BaseOfData;

    //
    // NT additional fields.
    //

    DWORD   ImageBase;
    DWORD   SectionAlignment;
    DWORD   FileAlignment;
    WORD    MajorOperatingSystemVersion;
    WORD    MinorOperatingSystemVersion;
    WORD    MajorImageVersion;
    WORD    MinorImageVersion;
    WORD    MajorSubsystemVersion;
    WORD    MinorSubsystemVersion;
    DWORD   Win32VersionValue;
    DWORD   SizeOfImage;
    DWORD   SizeOfHeaders;
    DWORD   CheckSum;
    WORD    Subsystem;
    WORD    DllCharacteristics;
    DWORD   SizeOfStackReserve;
    DWORD   SizeOfStackCommit;
    DWORD   SizeOfHeapReserve;
    DWORD   SizeOfHeapCommit;
    DWORD   LoaderFlags;
    DWORD   NumberOfRvaAndSizes;
    IMAGE_DATA_DIRECTORY DataDirectory[IMAGE_NUMBEROF_DIRECTORY_ENTRIES];
} IMAGE_OPTIONAL_HEADER32, *PIMAGE_OPTIONAL_HEADER32;

typedef struct _IMAGE_OPTIONAL_HEADER64 {
    WORD        Magic;
    BYTE        MajorLinkerVersion;
    BYTE        MinorLinkerVersion;
    DWORD       SizeOfCode;
    DWORD       SizeOfInitializedData;
    DWORD       SizeOfUninitializedData;
    DWORD       AddressOfEntryPoint;
    DWORD       BaseOfCode;
    ULONGLONG   ImageBase;
    DWORD       SectionAlignment;
    DWORD       FileAlignment;
    WORD        MajorOperatingSystemVersion;
    WORD        MinorOperatingSystemVersion;
    WORD        MajorImageVersion;
    WORD        MinorImageVersion;
    WORD        MajorSubsystemVersion;
    WORD        MinorSubsystemVersion;
    DWORD       Win32VersionValue;
    DWORD       SizeOfImage;
    DWORD       SizeOfHeaders;
    DWORD       CheckSum;
    WORD        Subsystem;
    WORD        DllCharacteristics;
    ULONGLONG   SizeOfStackReserve;
    ULONGLONG   SizeOfStackCommit;
    ULONGLONG   SizeOfHeapReserve;
    ULONGLONG   SizeOfHeapCommit;
    DWORD       LoaderFlags;
    DWORD       NumberOfRvaAndSizes;
    IMAGE_DATA_DIRECTORY DataDirectory[IMAGE_NUMBEROF_DIRECTORY_ENTRIES];
} IMAGE_OPTIONAL_HEADER64, *PIMAGE_OPTIONAL_HEADER64;

#ifdef _WIN64
typedef IMAGE_OPTIONAL_HEADER64             IMAGE_OPTIONAL_HEADER;
typedef PIMAGE_OPTIONAL_HEADER64            PIMAGE_OPTIONAL_HEADER;
#else
typedef IMAGE_OPTIONAL_HEADER32             IMAGE_OPTIONAL_HEADER;
typedef PIMAGE_OPTIONAL_HEADER32            PIMAGE_OPTIONAL_HEADER;
#endif

需要记的：

  • Magic 指示 PE32（0x10b）或 PE32+（0x20b，用于 x64）。PE32+ 没有某些 32-bit 字段（如 BaseOfData）。

  • 重要字段：

    • AddressOfEntryPoint（RVA） — 程序入口点（EP）。

    • ImageBase — 默认加载基址（x86 常 0x400000，x64 常 0x140000000）。

    • SectionAlignment 内存对齐粒度，即 PE 文件映射到内存时的对齐粒度；默认值为系统页面大小 0x1000（4KB）；该值必须大于或等于 FileAligment 的值。

    • FileAlignment — 磁盘对齐粒度，即 PE 文件在磁盘中存储时的对齐粒度；默认值为磁盘页面大小 0x200（512B）；如果 SectionAlignment 的值小于系统页面大小，则该值必须与 SectionAlignment 的值相同。

    • SizeOfImage — 映像在内存中的总大小（按 SectionAlignment 对齐）。

    • SizeOfHeaders — 所有头部（包括节表）在文件中的合占大小（按 FileAlignment 对齐）。

    • DataDirectory[IMAGE_NUMBEROF_DIRECTORY_ENTRIES] — 数据目录数组，指向导入表/导出表/资源/重定位/证书等。每个目录是 (RVA, Size)。这是进入各种表的门。

Section Table（节表 / Section Headers）

在 IMAGE_NT_HEADERS 之后，紧跟 NumberOfSections 个 IMAGE_SECTION_HEADER。每个节描述文件和内存中的一个区域（例如 .text, .rdata, .data, .rsrc 等）。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
typedef struct _IMAGE_SECTION_HEADER {
    BYTE  Name[8];             // 节名（如 ".text"）
    union {
      DWORD PhysicalAddress;
      DWORD VirtualSize;
    } Misc;
    DWORD VirtualAddress;      // RVA（节在内存中的起始 RVA）
    DWORD SizeOfRawData;       // 文件中该节占用字节数（按 FileAlignment）
    DWORD PointerToRawData;    // 文件偏移（file offset）到节数据
    DWORD PointerToRelocations;
    DWORD PointerToLinenumbers;
    WORD  NumberOfRelocations;
    WORD  NumberOfLinenumbers;
    DWORD Characteristics;     // 可读/可写/可执行 等标志
} IMAGE_SECTION_HEADER;

常见节：

  • .text — 代码段（可执行、只读）。

  • .rdata — 只读数据（导出表、字符串、常量）。

  • .data — 已初始化的可读写数据。

  • .bss / uninitialized data — 在 PE 通常以 VirtualSize 指定但 SizeOfRawData 可能为 0。

  • .rsrc — 资源（图标、对话框、版本信息等）。

  • .reloc — 基址重定位表（如果启用了 ASLR 或 ImageBase 不是默认值时需要）。

  • .pdata / .xdata（x64 异常/函数表）等。

可选文件头中的数据目录表：

Data Directory 位于 IMAGE_OPTIONAL_HEADER 内，是一个固定长度的数组（通常 16 项，IMAGE_NUMBEROF_DIRECTORY_ENTRIES）。每项结构如下：

1
2
3
4
5
typedef struct _IMAGE_DATA_DIRECTORY {
    DWORD VirtualAddress; // RVA（或对于某些目录是 file offset 特例）
    DWORD Size;
} IMAGE_DATA_DIRECTORY;

我们只需要记住里面的导出表，导入表，重定位表

导出表：

位于 数据目录表第 0 项
（IMAGE_DIRECTORY_ENTRY_EXPORT = 0）

1
2
3
4
5
6
7
8
9
10
11
12
13
typedef struct _IMAGE_EXPORT_DIRECTORY {
    DWORD   Characteristics;       // 通常为0，保留字段
    DWORD   TimeDateStamp;         // 时间戳（编译时间）
    WORD    MajorVersion;          // 主版本号（可选）
    WORD    MinorVersion;          // 次版本号（可选）
    DWORD   Name;                  // 模块名字符串的 RVA（如 "KERNEL32.dll"）
    DWORD   Base;                  // 导出序号起始值（通常为1）
    DWORD   NumberOfFunctions;     // EAT (Export Address Table) 的函数总数
    DWORD   NumberOfNames;         // 按名称导出的函数数量
    DWORD   AddressOfFunctions;    // RVA → DWORD 数组（EAT），每项为函数的 RVA
    DWORD   AddressOfNames;        // RVA → DWORD 数组，保存函数名的 RVA
    DWORD   AddressOfNameOrdinals; // RVA → WORD 数组，保存函数名对应的序号索引
} IMAGE_EXPORT_DIRECTORY, *PIMAGE_EXPORT_DIRECTORY;

Name 导出表文件名首地址
Base 导出函数起始序号
NumberOfFunctions是dll文件中导出函数的个数：最大的序号-最小序号+1
NumberOfNames以名称导出函数的个数：即在dll文件中函数后面不加noname的数量

首先我们要知道dll文件通常怎么编写导出哪些函数，一般是用.def文件存储函数和序号,编译时指定这个def文件

1
2
3
4
5
LIBRARY mydll
EXPORTS
    sum @2
    Add @3 NONAME
    mul @7

上面这个例子里NumberOfFunctions就是6=7-2+1；

NumberOfNames就是2

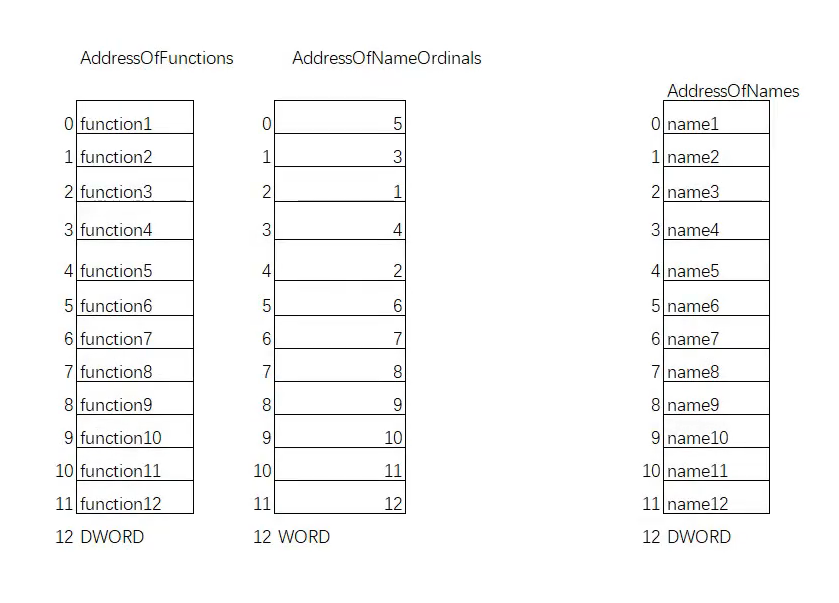

在DLL文件中如何找到要用的函数呢？

AddressOfNames存的是函数名称起始位置的偏移。
AddressOfNameOrdinals存的是序号，加上Base等于dll文件中函数后面的序号。
AddressOfFunctions存的是真正函数存储位置的偏移。

从右向左看

要找到MessageBoxW的函数地址，首先从AddressOfNames在AddressOfNameOrdinals中的索引找到MessageBoxW的序号，在AddressOfFunctions按序号找到地址。

导出表

导入表

一个文件只有一个导出表，有多个导入表

INT：导入名称表，无论在文件中还是在内存中都是指向函数的名称

IAT: 导入地址表，在文件中时，与INT是一样的指向函数名称，在内存中保存的是函数实际地址

1
2
3
4
5
6
7
8
9
10
11
typedef struct _IMAGE_IMPORT_DESCRIPTOR {
    union {
        DWORD   Characteristics;        // 原先叫 OriginalFirstThunk
        DWORD   OriginalFirstThunk;     // 指向 IMAGE_THUNK_DATA 数组
    } DUMMYUNIONNAME;
    DWORD   TimeDateStamp;              // 时间戳（若为绑定导入，则非零）
    DWORD   ForwarderChain;             // 转发器链表索引（一般为 0）
    DWORD   Name;                       // 导入模块名字符串的 RVA（如 "USER32.dll"）
    DWORD   FirstThunk;                 // 指向 IAT（IMAGE_THUNK_DATA 数组）
} IMAGE_IMPORT_DESCRIPTOR, *PIMAGE_IMPORT_DESCRIPTOR;

1
2
3
4
5
6
7
8
9
typedef struct _IMAGE_THUNK_DATA32 {
    union {
        DWORD ForwarderString;      // 转发字符串 RVA
        DWORD Function;             // 实际函数地址（IAT 填充后）
        DWORD Ordinal;              // 按序号导入时，高位标志+序号
        DWORD AddressOfData;        // 指向 IMAGE_IMPORT_BY_NAME 的 RVA
    } u1;
} IMAGE_THUNK_DATA32;

1
2
3
4
5
typedef struct _IMAGE_IMPORT_BY_NAME {
    WORD    Hint;       // 建议序号（可加快查找速度）
    CHAR    Name[1];    // 函数名字符串（以 '\0' 结束）
} IMAGE_IMPORT_BY_NAME, *PIMAGE_IMPORT_BY_NAME;

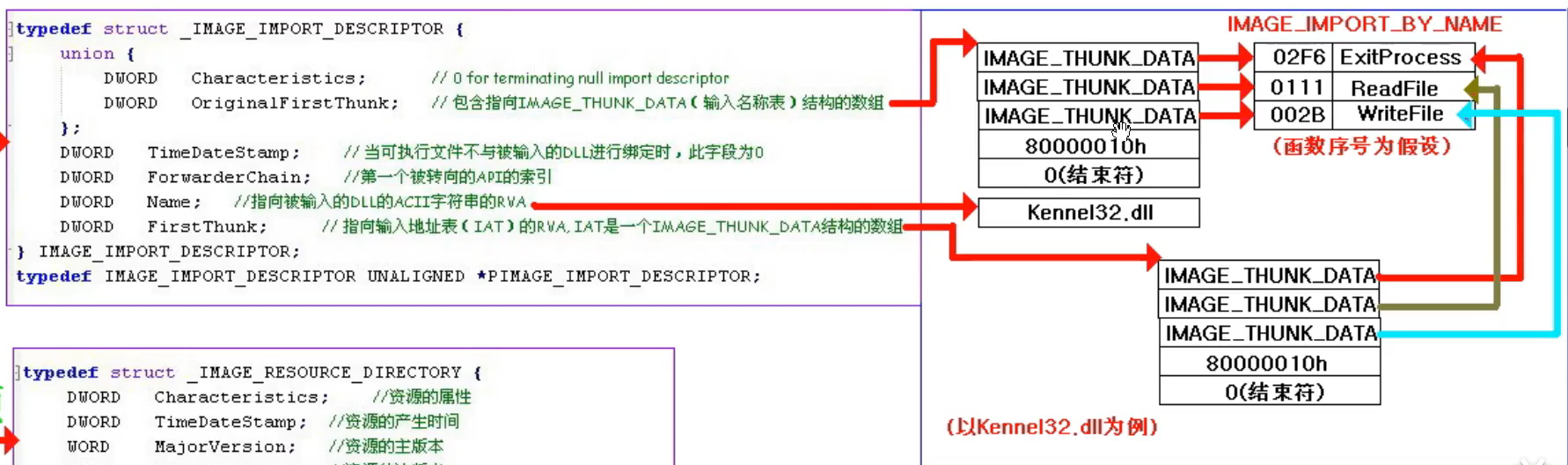

这三个结构体之间的关系可以用图表示

导入表

_IMAGE_THUNK_DATA32四个字段的工作方式：

u1.AddressOfData

按名称导入时的初始状态。这是最常见的导入方式。它是一个 RVA，指向 IMAGE_IMPORT_BY_NAME 结构体。

Loader 执行时：

  1. 检查高位标志（是否为按序号导入）

  2. 如果按名称导入 → 从 AddressOfData 找到字符串 "MessageBoxA"

  3. 调用 GetProcAddress("MessageBoxA")

  4. 把查到的实际函数地址 写回到同一个 thunk 里
    → 此时该 DWORD 的含义变成了 Function

u1.Function
阶段 字段含义
程序加载前 AddressOfData（指向函数名结构）
程序徐加载后 Function（函数实际地址）

所以你用 IDA 或 PE-Bear 打开导入表时，
可以看到一列是函数地址（已经被修正），那就是 u1.Function 的值。

u1.Ordinal

如果是 按序号导入（而不是按名称），
那么 IMAGE_THUNK_DATA 的最高位会被置为 1,这个时候序号是ordinal的低16位

Loader 检查后，会直接按序号查找导出表中的对应函数。

u1.ForwarderString

具体工作流程

  1. 程序启动，系统加载器解析其导入表。

  2. 加载器看到需要从 Old.dll 导入一个函数。

  3. 加载器检查该函数对应的 IMAGE_THUNK_DATA 结构。

  4. 如果发现这个条目被标记为一个转发（Loader 看到字符串里有 .，就知道它是转发函数），那么 u1.ForwarderString 字段中存储的值就是一个 RVA。

  5. 这个 RVA 指向 PE 文件内部的一个字符串，这个字符串就是转发的目标，例如 "NewDLL.NewFunction"。

  6. 加载器于是会转而加载 NewDLL.dll，获取 NewFunction 的地址，并填充到程序的 IAT 中。

重定位表

为什么需要重定位表：

假设你编译了一个 DLL：

1
编译期设定的镜像基址 (ImageBase) = 0x10000000

代码里可能存在这样的指令：

1
mov eax, [0x10003000]  ; 访问全局变量的绝对地址

但是当系统加载这个 DLL 时，如果地址 0x10000000 已经被别的模块占用，
Windows 就会把它加载到另一个位置，比如 0x20000000。

那么所有访问 0x10003000 的指令都错了！

重定位表的任务：
告诉系统：“文件里哪些地方用了绝对地址”，好让 Loader 在加载时给它们加上偏移量修正

重定位表的结构层级:

整体结构是由若干个 重定位块 (Base Relocation Block) 组成。

1
2
3
4
5
6
typedef struct _IMAGE_BASE_RELOCATION {
    DWORD VirtualAddress; // 该块对应的页基址（相对整个镜像）
    DWORD SizeOfBlock;    // 该块的大小（包括头和所有偏移项）
    // 后面紧跟若干个 WORD 类型的重定位项（类型 + 偏移）
} IMAGE_BASE_RELOCATION;
//采取这种基址加偏移的存储结构优点是能节省空间，这种结构只需要8+4n字节可以存n个，但不是这种结构需要8n字节才能存n个

重定位项 (WORD) 结构

每个 WORD 包含两个部分（共 16 位）：

位段 名称 含义
高 4 位 Type 重定位类型
低 12 位 Offset 该页内偏移

type类型在微软中的定义：

Type 值 名称 用途
0 IMAGE_REL_BASED_ABSOLUTE 无效项（跳过/对齐用）
1 IMAGE_REL_BASED_HIGH 高16位修正（16位系统遗留）
2 IMAGE_REL_BASED_LOW 低16位修正
3 IMAGE_REL_BASED_HIGHLOW 32位绝对地址修正（最常用）
10 IMAGE_REL_BASED_DIR64 64位绝对地址修正

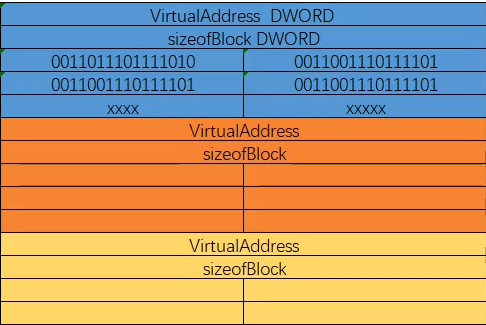

在内存中的结构：

重定位表

重定位表的工作原理（Windows Loader 处理流程）

1.系统加载映像文件：

  • 期望基址 = ImageBase（例如 0x10000000）

  • 实际加载地址 = LoadBase（例如 0x20000000）

2.计算偏移差：

1
Delta = LoadBase - ImageBase;   // = 0x10000000

3.遍历每个重定位块：

  • 找到 IMAGE_BASE_RELOCATION.VirtualAddress

  • 遍历其中的所有 WORD 项

4.按类型修正目标地址：

  • 如果类型是 IMAGE_REL_BASED_HIGHLOW：
1
2
DWORD* pAddr = (DWORD*)(imageBase + VirtualAddress + Offset);
*pAddr += Delta;

5.加载器修正完这些地址后：

  • 所有全局变量、函数指针都指向正确的绝对地址；

  • .reloc 区域在内存中可以被释放（某些加载器会保留用于卸载）

阶段 内容
编译期 生成以固定 ImageBase 链接的可执行文件
加载期 如果装入地址 ≠ ImageBase，则触发重定位
.reloc 记录所有需要修改绝对地址的地方
Loader 根据差值修正每个位置的值
类型 HIGHLOW（32位） 或 DIR64（64位）

TLS表

什么是TLS?
TLS是 Thread Local Storage的缩写线程局部存储。主要是为了解决多线程中变量同步的问题。

tls变量：

TLS变量只需要定义一次，类似全局变量，但定义完后每一个线程都能获取TLS变量的副本，解决了不能同步访问TLS的问题。节约了时间和成本。

tls回调函数：

1
2
3
4
5
typedef VOID (NTAPI *PIMAGE_TLS_CALLBACK)(
    PVOID DllHandle,
    DWORD Reason,      // DLL_PROCESS_ATTACH / DLL_THREAD_ATTACH / DLL_THREAD_DETACH / DLL_PROCESS_DETACH
    PVOID Reserved
);

它会在进程附加（1），线程附加（2），线程脱离（3），进程脱离（0）时调用（小括号内数字指这四个状态对应整数）：

  • 回调会在 Loader 设置好 TLS 数据后被调用。因此回调内部可以读取/写入静态 TLS 变量（以每线程视图访问）。

  • 调用时机：

    • 当模块被装载（process attach）时，Loader 为当前存在的线程分配/初始化 TLS 模板（把模板拷贝给每个线程），然后调用模块的 TLS 回调，回调通常以 DLL_PROCESS_ATTACH 为 Reason。

    • 当一个新线程被创建时，Loader 会为该线程拷贝 TLS 模板并调用已加载模块的 TLS 回调（DLL_THREAD_ATTACH）。

    • 当线程退出时，Loader 会先调用 DLL_THREAD_DETACH 回调，然后释放该线程的 TLS 数据。

    • 当模块卸载或进程退出时，会按顺序调用 DLL_PROCESS_DETACH 回调。

  • 执行时的约束：

    • TLS 回调在 Loader Lock 下执行（与 DllMain 的执行约束类似），因此在回调中调用可能导致死锁的 API（如 LoadLibrary、某些同步函数）可能不安全。

    • 回调可能在非常早的阶段执行（在 DllMain 被调用之前），所以某些运行时/全局初始化可能尚未完成。

  • 多个回调：AddressOfCallBacks 指向的回调数组中回调按数组顺序被调用（从低地址到高地址），数组以 NULL 结束。多个模块的回调调用顺序涉及模块加载顺序。

代码(包含tls变量和回调函数)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
#include<Windows.h>
#include<iostream>
#pragma comment(linker,"/INCLUDE:__tls_used") //要声明连接tls
_declspec(thread) int g_number = 100;  //tls变量
HANDLE hEvent = NULL;

DWORD WINAPI threadProc1(LPVOID lparam)
{
    g_number = 200;
    printf("threadProc1 g_number=%d\n", g_number);
    SetEvent(hEvent);
    return 0;
}

DWORD WINAPI threadProc2(LPVOID lparam)
{
    WaitForSingleObject(hEvent, -1);
    printf("threadProc2 g_number=%d\n", g_number);
    return 0;
}

void NTAPI t_TlsCallBack_A(PVOID DllHandle, DWORD Reason, PVOID Reserved)
{
    printf("TLS函数执行了\n");
}

#pragma data_seg(".CRT$XLX")
//存储回调函数地址
PIMAGE_TLS_CALLBACK pTLS_CALLBACKs[] = { t_TlsCallBack_A,0 };
#pragma data_seg()

int main()
{
    hEvent = CreateEventA(NULL, FALSE, FALSE, NULL);
    HANDLE hThread1 = CreateThread(NULL, NULL, threadProc1, NULL, NULL, NULL);
    HANDLE hThread2 = CreateThread(NULL, NULL, threadProc2, NULL, NULL, NULL);
    WaitForSingleObject(hThread1,-1);
    WaitForSingleObject(hThread2,-1);
    CloseHandle(hEvent);
    system("pause");
    return 0;
}



tls反调试：

既然我们知道了TLS是最先执行的，那么我们在TLS回调函数中加上判断是否被调试的API，若被调试直接在OEP之前终止程序，即可做到反调试。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
#include<Windows.h>
#include<iostream>
#pragma comment(linker,"/INCLUDE:__tls_used")
void NTAPI TLS_CALLBACK1(PVOID DllHandle, DWORD Reason, PVOID Reserved)
{
    if (Reason == DLL_PROCESS_ATTACH)
    {
        BOOL result = FALSE;
        HANDLE hNewHandle = 0;
        DuplicateHandle(GetCurrentProcess(), GetCurrentProcess(), GetCurrentProcess(), &hNewHandle, NULL, NULL, DUPLICATE_SAME_ACCESS);
        CheckRemoteDebuggerPresent(hNewHandle, &result);//微软提供的API 判断该文件有没有被调试
        if (result)
        {
            MessageBoxA(0, "程序被调试了！", "警告", MB_OK);
            ExitProcess(0);
        }
    }
    return;
}
#pragma data_seg(".CRT$XLX")
PIMAGE_TLS_CALLBACK pTLS_CALLBACKs[] = { TLS_CALLBACK1,0 };
#pragma data_seg()

int main()
{
    printf("main函数执行了");
    system("pause");
    return 0;
}

tls表

1
2
3
4
5
6
7
8
9
typedef struct _IMAGE_TLS_DIRECTORY {
    DWORD StartAddressOfRawData;      // TLS 数据的起始 VA（虚拟地址）
    DWORD EndAddressOfRawData;        // TLS 数据的结束 VA（虚拟地址）
    DWORD AddressOfIndex;             // 存放 TLS 索引的指针（VA）
    DWORD AddressOfCallBacks;         // TLS 回调函数数组的指针（VA）
    DWORD SizeOfZeroFill;             // 填充 0 的大小
    DWORD Characteristics;            // 特性标志，一般为0
} IMAGE_TLS_DIRECTORY32;

pe文件结构代码：

文件结构：

头文件：Main.cpp,CPeUtil.h

源文件：CPeUtil.cpp

CPeUtil.cpp:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
#include "CPeUtil.h"

CPeUtil::CPeUtil()
{
    FileBuff=NULL;
    FileSize=0;
    pDosHeader = NULL;
    pNtHeaders = NULL;
    pFileHeader = NULL;
    pOptionHeader = NULL;
}

CPeUtil::~CPeUtil()
{
    if (FileBuff)
    {
        delete[]FileBuff;
        FileBuff = NULL;
    }
}
//载入文件
BOOL CPeUtil::loadFile(const char* patch)
{
    HANDLE hFile = CreateFileA(patch, GENERIC_READ, 0, NULL, OPEN_EXISTING, FILE_ATTRIBUTE_NORMAL, 0);
    if (hFile==0)
    {
        return FALSE;
    }
    //私有成员变量获取文件大小并初始化缓冲区
    FileSize = GetFileSize(hFile, 0);
    FileBuff = new char[FileSize]{0};
    DWORD realReadBytes = 0;
    //是否读取成功
    BOOL readSuccess =ReadFile(hFile,FileBuff,FileSize,&realReadBytes,0);
    if (readSuccess==0)
    {
        return FALSE;
    }
    if (InitPeInfo())
    {
        CloseHandle(hFile);
        return TRUE;
    }
    return FALSE;
}

//加载文件后初始化不同头位置
BOOL CPeUtil::InitPeInfo()
{
    //用以下两个判断该文件是否为PE文件
    pDosHeader = (PIMAGE_DOS_HEADER)FileBuff;
    if (pDosHeader->e_magic != IMAGE_DOS_SIGNATURE)
    {
        return FALSE;
    }
    pNtHeaders = (PIMAGE_NT_HEADERS)(pDosHeader->e_lfanew + FileBuff);
    if (pNtHeaders->Signature != IMAGE_NT_SIGNATURE)
    {
        return FALSE;
    }
    pFileHeader = &pNtHeaders->FileHeader;
    pOptionHeader = &pNtHeaders->OptionalHeader;

    return TRUE;
}

//输出区段头
void CPeUtil::PrintSectionHeaders()
{
    PIMAGE_SECTION_HEADER pSectionHeaders = IMAGE_FIRST_SECTION(pNtHeaders);//获取第一个区段头地址
    //遍历不同区段
    for (int i = 0; i < pFileHeader->NumberOfSections; i++)
    {
        char name[9]{ 0 };
        memcpy_s(name, 9, pSectionHeaders->Name, 8);
        printf("区段名称：%s\n", name);
        pSectionHeaders++;
    }
}

//解析导出表
void CPeUtil::GetExportTable()
{
    IMAGE_DATA_DIRECTORY directory = pOptionHeader->DataDirectory[0];
    PIMAGE_EXPORT_DIRECTORY pexport = (PIMAGE_EXPORT_DIRECTORY)RvaToFoa(directory.VirtualAddress);
    char *dllName = RvaToFoa(pexport->Name)+FileBuff;
    printf("文件名称：%s\n", dllName);
    //遍历不同函数的地址
    DWORD* funaddr = (DWORD*)(RvaToFoa(pexport->AddressOfFunctions) + FileBuff);
    WORD* peot = (WORD*)(RvaToFoa(pexport->AddressOfNameOrdinals) + FileBuff);
    DWORD* pent = (DWORD*)(RvaToFoa(pexport->AddressOfNames) + FileBuff);
    for (int i = 0; i < pexport->NumberOfFunctions; i++)
    {
        printf("函数地址为：%x\n",*funaddr);
        for (int j = 0; j < pexport->NumberOfNames; j++)
        {
            if (peot[j]==i)
            {
                char* funName = RvaToFoa(pent[j])+FileBuff;
                printf("函数名称为：%s\n", funName);
                break;
            }
        }
        funaddr++;
    }

}

//获取导入表
void CPeUtil::GetImportTables()
{
    //导入表也是数据目录表的一部分，作为第二个
    IMAGE_DATA_DIRECTORY directory = pOptionHeader->DataDirectory[1];
    //获取真正导入表地址
    PIMAGE_IMPORT_DESCRIPTOR pImport = (PIMAGE_IMPORT_DESCRIPTOR)(RvaToFoa(directory.VirtualAddress) + FileBuff);
    //判断联合体中是否有数据
    while (pImport->OriginalFirstThunk)
    {
        char* dllName = RvaToFoa(pImport->Name) + FileBuff;
        printf("dll文件名称为：%s\n", dllName);
        PIMAGE_THUNK_DATA pThunkData = (PIMAGE_THUNK_DATA)(RvaToFoa(pImport->OriginalFirstThunk) + FileBuff);
        //判断联合体中是否有数据
        while (pThunkData->u1.Function)
        {
            //判断是按序号导入还是按名称导入
            if (pThunkData->u1.Ordinal & 0x80000000)
            {
                printf("按序号导入:%d\n", pThunkData->u1.Ordinal & 0x7FFFFFFF);
            }
            else
            {
                PIMAGE_IMPORT_BY_NAME importName = (PIMAGE_IMPORT_BY_NAME)(RvaToFoa(pThunkData->u1.AddressOfData) + FileBuff);
                printf("按名称导入:%s\n", importName->Name);
            }
            pThunkData++;
        }
        pImport++;
    }
}

//RVA转化FOA
DWORD CPeUtil::RvaToFoa(DWORD rva)
{

    PIMAGE_SECTION_HEADER pSectionHeaders = IMAGE_FIRST_SECTION(pNtHeaders);//获取第一个区段头地址
    //遍历不同区段
    for (int i = 0; i < pFileHeader->NumberOfSections; i++)
    {
        if (rva >= pSectionHeaders->VirtualAddress && rva < pSectionHeaders->VirtualAddress + pSectionHeaders->Misc.VirtualSize)
        {
            //数据的FOA=数据的RVA-区段的RVA+区段的FOA
            return rva - pSectionHeaders->VirtualAddress + pSectionHeaders->PointerToRawData;
        }
        pSectionHeaders++;
    }
    return 0;
}



CPeUtil.h

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
#pragma once
#include<Windows.h>
#include<iostream>
class CPeUtil {
public:
    CPeUtil();
    ~CPeUtil();
    BOOL loadFile(const char* patch);
    BOOL InitPeInfo();
    void PrintSectionHeaders();
    void GetExportTable();
    void GetImportTables();
private:
    char* FileBuff;
    DWORD FileSize;
    PIMAGE_DOS_HEADER pDosHeader;
    PIMAGE_NT_HEADERS pNtHeaders;
    PIMAGE_FILE_HEADER pFileHeader;
    PIMAGE_OPTIONAL_HEADER pOptionHeader;
    DWORD RvaToFoa(DWORD rva);
};


main.cpp

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
#include<iostream>
#include"CPeUtil.h"

int main()
{
    CPeUtil peUtil;
    BOOL ifSuccess = peUtil.loadFile("D:\\code\\VisualStudio2022\\FirstDLL\\Debug\\FirstDLL.dll");
    if (ifSuccess)
    {
        peUtil.GetImportTables();
        //peUtil.GetExportTable();
        //peUtil.PrintSectionHeaders();
        return 0;
    }
    printf("加载PE文件失败！\n");
    return 0;
}

Reference:

https://blog.csdn.net/weixin_44143678/article/details/120044602?spm=1001.2014.3001.5506

【【保姆级教程】16 节吃透 Windows PE 文件格式！从解析到 Hook 攻防全覆盖】https://www.bilibili.com/video/BV1cXT4z7Etf?p=8&vd_source=ef1be23ebedc3f547905767af45d9f93

您的支持将鼓励我继续创作!

欢迎关注我的其它发布渠道
